Огнезащита воздуховодов общеобменной вентиляции ПТК-ВЕНТ-МБОР-ОВ

Система монтируется на воздуховоды общеобменной вентиляции по СТБ 1915-2020, изготовленные из неоцинкованной, оцинкованной и нержавеющей стали с толщиной стенки не менее 0,5 мм, круглого и прямоугольного сечения с фланцевым и ниппельным типами соединений.

При фланцевом соединении воздуховоды стягиваются между собой болтами с гайками и шайбами, а также скобами вентиляционными. Ниппельное соединение используется для стыковки только прямолинейных участков воздуховодов. При монтаже системы соединения воздуховодов не уплотняются. Примечание: необходимость/отсутствие необходимости уплотнения соединений воздуховодов, не связанные с монтажом системы, – согласно документации, определяющей способ монтажа воздуховодов на строительном объекте.

Крепление воздуховодов к строительным конструкциям осуществляется при помощи подвески согласно серии Б5.00-2.1 и должно соответствовать требованиям действующих ТНПА. Подвеска воздуховодов ничем не обрабатывается.

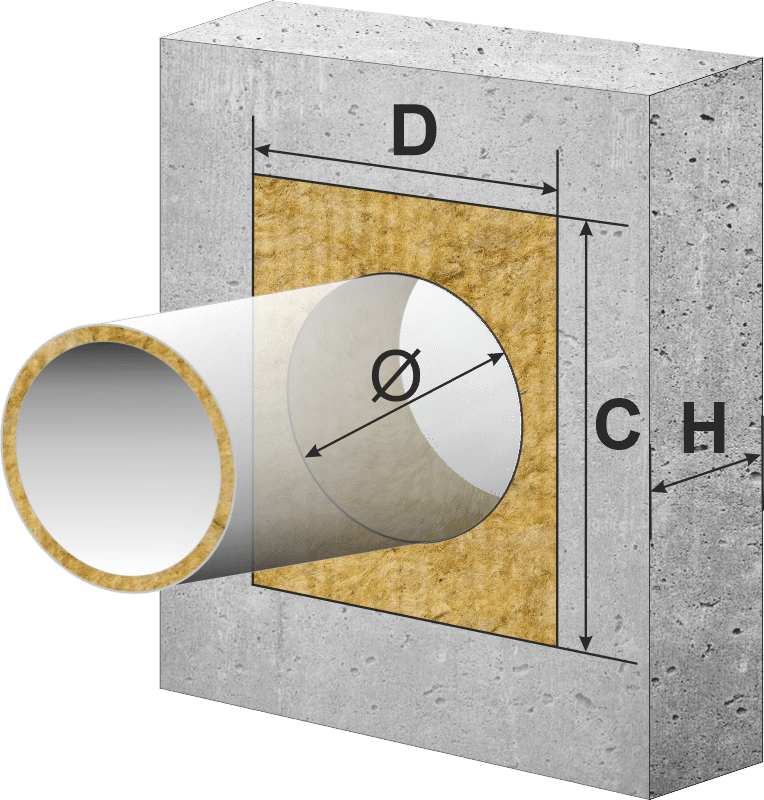

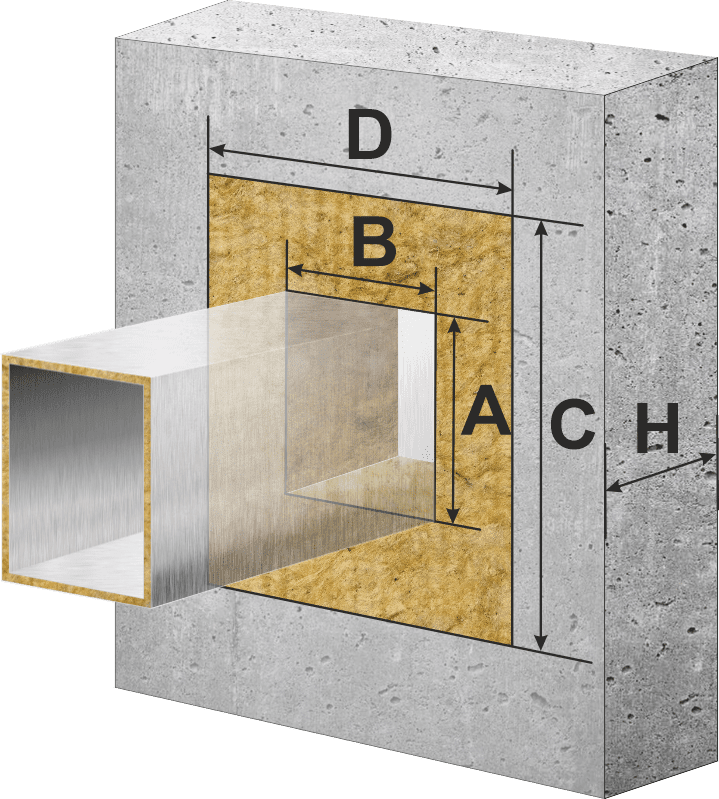

Монтажные проемы пересекаемых строительных конструкций по размерам проходных сечений должны быть больше поперечного сечения конструкций воздуховодов не менее, чем на 10%.

Места прохода транзитных воздуховодов через стены, перегородки и перекрытия зданий следует заделывать и уплотнять материалами, не снижающими предел огнестойкости пересекаемых конструкций, при помощи минеральной ваты, цементно-песчаных смесей, гипсовых смесей или использовать типовые решения по пересечению воздуховодами строительных конструкций по типу герметик акриловый ALFA MASTIC и плита из минеральной ваты ALFA FR BOARD (BY).

Допускается окрашивать смонтированную систему лакокрасочными материалами, которые имеют следующие характеристики:

• индекс распространения пламени равен 0
• низшая теплота сгорания не более 3 МДж/кг
• группа горючести не хуже Г1

Монтаж системы на воздуховод ОВ следует выполнять в соответствии с ПСД, ТК, ТС и другими действующими ТНПА.

Монтаж должен выполняться работниками под техническим контролем и руководством линейного ИТР.

Перед монтажом системы должны быть выполнены следующие мероприятия:

• ознакомление работников с ПСД, ТК и ТС
• подготовка строительного объекта к производству работ

Подготовка строительного объекта к производству работ включает в себя:

• установку лесов, подмостей и т.п.
• проведение входного контроля материалов
• подготовку материалов, инструментов и оборудования

До начала работ должны быть ограждены опасные зоны, установлены, испытаны и приняты средства защиты для работы на высоте.

Клей и базальтовый материал могут монтироваться на воздуховоде ОВ, смонтированном в соответствии с ПСД, а также на частях воздуховода в домонтажном состоянии.

Последовательность монтажа системы на воздуховоде ОВ следующая:

• 1) Рассчитывают размеры нарезки базальта, исходя из размеров и конфигурации воздуховода и удобства монтажа материала.
• 2) Отматывают рулон и отмеряют количество базальта, достаточное для обмотки воздуховода.
• 3) Обрезают базальт по сделанной разметке.
• 4) Очищают воздуховод от пыли, жиромасленных и др. загрязнений. Для очистки допускается использовать химические средства, соответствующие характеру загрязнения.
• 5) Клей перед использованием тщательно перемешивают специализированным электрическим инструментом. При необходимости понижения вязкости клея допускается добавлять в него до 10% натриевого жидкого стекла. При этом клей и жидкое стекло тщательно перемешивают друг с другом до образования однородной массы специализированным электрическим инструментом.
• 6) Наносят клей на воздуховод или на материал базальтовый, равномерно распределяя его по поверхности, на которую наносится клей. Нанесение клея должно производиться в крытых помещениях. Рекомендуемая температура окружающего воздуха при нанесении клея – не ниже 5 °С. При необходимости, допускается наносить клей при температуре окружающего воздуха не ниже минус 10 °С (в данном случае работы с клеем проводить не дольше 4 ч). Для нанесения клея используют любой строительный инструмент, предназначенный для нанесения клеев. В качестве инструмента, обеспечивающего нанесение клея на воздуховод с требуемым расходом согласно таблицам 4-6 за один проход, рекомендуется использовать шпатель зубчатый (гребенку) с высотой зуба от 3 мм до 5 мм.
  Контроль расхода клея Р_к (кг/м²) осуществлять расчетным путем по формуле:
  Р_к = m_k / S_обр,
  где: m_k – масса клея, израсходованного при монтаже системы, S_обр – площадь поверхности воздуховода, на которой смонтирована система.
• 7) Оборачивают воздуховод куском (кусками) подготовленного базальта. На образовавшийся нахлест, при необходимости, изнутри наносят клей и приклеивают к базальту. Нахлест базальта друг на друга должен быть в пределах 80-100 мм (в зависимости от размера и конфигурации воздуховода).
• 8) Следующий кусок базальта должен быть смонтирован аналогичным образом на предыдущий с нахлестом в пределах 80-100 мм (в зависимости от размера и конфигурации воздуховода).


  Расположение базальта на воздуховоде



  Расположение базальта на воздуховоде с фланцевым соединением
• 9) Для равномерного приклеивания поверхность базальта тщательно разглаживают валиком.
• 10) Проклеивают стыки базальта лентой алюминиевой самоклеящейся.
• 11) Время высыхания клея после склеивания материалов – до 7 суток при температуре окружающего воздуха 20 °С и относительной влажности окружающего воздуха 60%. При понижении температуры окружающего воздуха/повышении относительной влажности окружающего воздуха время высыхания клея увеличивается, при повышении – уменьшается. Сушка клея после склеивания материалов должна проводиться при температуре окружающего воздуха не ниже 5 °С. В период высыхания клея не рекомендуется подвергать склеенные материалы механическим воздействиям (в т.ч. вибрациям).

Технология ремонта системы

Система ремонтопригодна. В случае нарушения целостности материала базальтового, вызванного механическими воздействиями (порезы, разрывы), он может быть отремонтирован следующими способами:

• 1) При порезе/разрыве только обкладочного материала (фольги алюминиевой) порез/разрыв следует заклеить лентой
• 2) При порезе/разрыве непосредственно материала базальтового и обкладочного материала (фольги алюминиевой) на порез/разрыв следует наклеить кусок цельного материала базальтового c нахлестом на неповрежденный материал базальтовый, равным 80-100 мм. Для приклеивания использовать клей, расход клея аналогичен расходу, которым руководствуются при проведении основных работ по устройству системы

Расход материалов системы ПТК-ВЕНТ-МБОР-ОВ при монтаже на воздуховоды ОВ с гидравлическим диаметром до 1 м включительно

Расход материалов системы ПТК-ВЕНТ-МБОР-ОВ при монтаже на воздуховоды ОВ с гидравлическим диаметром 1,231 м

Расход материалов системы ПТК-ВЕНТ-МБОР-ОВ при монтаже на круглые воздуховоды ОВ вертикального исполнения с гидравлическим диаметром 1,6 м

Минимальные расходы материала базальтового и ленты, приведенные в таблицах, рассчитаны для прямолинейных участков воздуховодов. Минимальные расходы не учитывают перерасход материалов при обработке криволинейных участков воздуховодов, фланцев. Минимальный расход ленты также не учитывает ее расход при ремонте поврежденного материала базальтового.
