Конструктивная огнезащита металлических строительных конструкций КМД-O-МЕТАЛЛ К

Конструктивная огнезащита металла КМД-O-МЕТАЛЛ К

Система конструктивной огнезащиты металлических строительных конструкций КМД-O-МЕТАЛЛ К предназначена для повышения предела огнестойкости стальных конструкций до R120.

Группы огнезащитной эффективности системы – 4 (60 мин), 2 (120 мин).

Система поставляется в виде комплекта материалов и изделий или в виде отдельных комплектующих. Грунтовки и эмаль приобретаются потребителем системы самостоятельно.

Монтаж системы выполняется путем приклеивания материала базальтового при помощи клея на стальную строительную конструкцию, на которую предварительно нанесена грунтовка или грунтовка + эмаль, стыки наклеенного материала базальтового проклеивают лентой.

Система устойчива к вибрациям, а также устойчива по отношению к микроорганизмам и грызунам, не гниет.

Отличные тепло- и звукоизоляционные свойства системы не дают образовываться конденсату. Это уменьшает коррозию металла и образование плесени в местах скапливания конденсата.

Монтаж системы производится на объекте.

По вашему запросу испытаем систему под использование любой грунтовки или ЛКМ!

На данный момент испытаны следующие грунтовки:

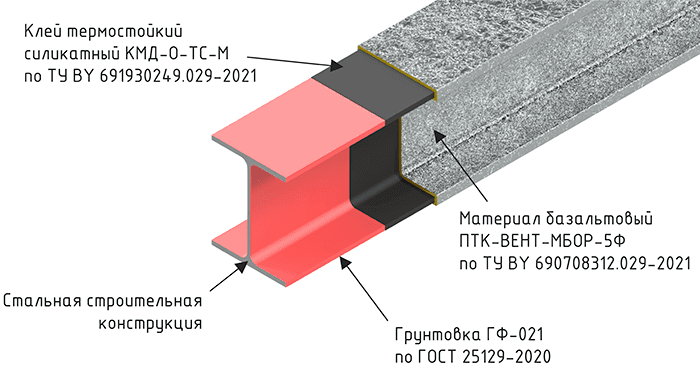

Вариант 1:

• Грунтовка ГФ-021 по ГОСТ 25129-2020
• Клей термостойкий силикатный КМД-О-ТС М по ТУ BY 691930249.029-2021
• Материал базальтовый ПТК-ВЕНТ-МБОР-5Ф по ТУ BY 690708312.008-2022
• Лента алюминиевая клейкая STARTUL

Вариант 2:

• Грунтовка РЕМ-ПОКС 2К ЭП-0607 HS
• Эмаль РЕМ-ПУР 2К УР-1604
• Клей термостойкий силикатный КМД-О-ТС М по ТУ BY 691930249.029-2021
• Материал базальтовый ПТК-ВЕНТ-МБОР-15Ф по ТУ BY 690708312.008-2022
• Лента алюминиевая клейкая STARTUL

	Грунтовка ГФ-021 по ГОСТ 25129-2020 или Грунтовка РЕМ-ПОКС 2К ЭП-0607 HS и эмаль РЕМ-ПУР 2К УР-1604	—
	Термостойкий силикатный клей КМД-О-ТС М	Полимерное ведро 24 кг
	Базальтовый огнезащитный материал ПТК-ВЕНТ-МБОР-5Ф (15Ф)	Рулон 1200 × 20000 × 5 мм Рулон 1200 × 10000 × 15 мм
	Клейкая алюминиевая лента STARTUL	Рулон шириной 50 мм

Условия эксплуатации

Конструктивная система КМД-О-Металл К может эксплуатироваться в закрытых помещениях в любых климатических условиях при отсутствии прямого попадания влаги на конструкцию.

При соблюдении требований технологического регламента система обеспечивает пределы огнестойкости в течение 25 лет при отсутствии механических повреждений.

Гарантийный срок эксплуатации — не менее 25 лет.

Калькулятор расхода

Характеристики термостойкого силикатного клея КМД-О-ТС М

Характеристики базальтового материала ПТК-ВЕНТ-МБОР-5Ф(15Ф)

Расход материалов системы, необходимых для её монтажа на 1 м² стальной строительной конструкции

Документация

Сертификат соответствия (60 мин)

Сертификат соответствия (120 мин)

Технологическая карта

Технология производства работ

Монтаж системы выполняют путем приклеивания материала базальтового при помощи клея на стальную строительную конструкцию, на которую предварительно нанесена грунтовка 1 (вариант 1) или грунтовка 2 + эмаль (вариант 2), стыки наклеенного материала базальтового проклеивают лентой.

Систему монтируют на стальную строительную конструкцию, смонтированную в соответствии с ПСД.

Последовательность монтажа системы:

1. Наносят грунтовку 1 (вариант 1) или грунтовку 2 + эмаль (вариант 2) на стальную строительную конструкцию. Порядок подготовки стальной строительной конструкции к нанесению лакокрасочных материалов, порядок нанесения лакокрасочных материалов и сушки лакокрасочного покрытия – в соответствии с требованиями изготовителей лакокрасочных материалов. В случае, когда на стальную строительную конструкцию уже нанесено лакокрасочное покрытие, работы по монтажу системы начинают с п.2 настоящего раздела.

2. Очищают стальную строительную конструкцию от пыли, жиромасленных и других загрязнений. Для очистки допускается использовать химические средства, соответствующие характеру загрязнения, но не нарушающие целостность лакокрасочного покрытия.

3. После очистки стальной строительной конструкции:

• проверяют качество нанесенного лакокрасочного покрытия: покрытие не должно иметь непрокрашенных участков, сколов, трещин, отслоений, морщин, наплывов
• контролируют адгезию лакокрасочного покрытия к металлической поверхности (адгезия должна быть не более 2 баллов или не менее 0,8 МПа)
• контролируют толщину сухого слоя лакокрасочного покрытия (толщина должна быть не более 31 мкм для варианта 1 и не более 150 мкм для варианта 2)

Примечание: Площади, на которых проводят контроль адгезии и толщины лакокрасочного покрытия, выбирают произвольно, при этом должно соблюдаться следующее условие: сумма контролируемых площадей должна быть не менее 5% от общей площади поверхности, на которую нанесено лакокрасочное покрытие. Контроль выполняют в точках, равномерно распределенных по контролируемой поверхности.

При обнаружении несоответствия лакокрасочного покрытия установленным требованиям дальнейшие работы по монтажу системы допускается проводить только после устранения несоответствия.

4. Рассчитывают размеры нарезки материала базальтового, исходя из размеров и конфигурации стальной строительной конструкции и удобства монтажа материала;

5. Отматывают рулон и отмеряют количество материала базальтового, достаточное для обмотки стальной строительной конструкции.

6. Обрезают материал базальтовый по сделанной разметке.

7. Подготавливают клей, доводя его до нужной консистенции путем перемешивания. Для понижения вязкости клея допускается добавлять в него до 10% натриевого жидкого стекла.

8. Наносят клей на грунтованную стальную строительную конструкцию или на материал базальтовый, равномерно распределяя его по поверхности, на которую наносится клей.
Нанесение клея должно производиться в крытых помещениях.
Для нанесения клея используют любой строительный инструмент, предназначенный для нанесения клеев.
Примечание: в качестве инструмента, обеспечивающего нанесение клея с требуемым расходом за один проход, рекомендуется использовать шпатель зубчатый (гребенку) с высотой зуба 6 мм.

9. Оборачивают стальную строительную конструкцию куском (кусками) подготовленного материала базальтового.
На образовавшийся нахлест, при необходимости, изнутри наносят клей и приклеивают к базальту.
Нахлест материала базальтового друг на друга должен быть в пределах 80-100 мм [в зависимости от размера и конфигурации стальной строительной конструкции].

Расположение базальтового материала на стальной строительной конструкции

10. Следующий кусок материала базальтового должен быть смонтирован аналогичным образом на предыдущий с нахлестом в пределах 80-100 мм [в зависимости от размера и конфигурации стальной строительной конструкции].

11. Для равномерного приклеивания поверхность материала базальтового тщательно разглаживают валиком.

12. Проклеивают стыки материала базальтового лентой алюминиевой самоклеящейся.

13. Время высыхания клея после склеивания материалов – до 7 суток при температуре окружающего воздуха 20 °С и относительной влажности окружающего воздуха 60%. При понижении температуры окружающего воздуха/повышении относительной влажности окружающего воздуха время высыхания клея увеличивается, при повышении – уменьшается. В период высыхания клея не рекомендуется подвергать склеенные материалы механическим воздействиям (в т.ч. вибрациям).
